Punktwolken liefern ein hochpräzises digitales Abbild von Gebäuden, Außenanlagen, technischen Anlagen oder ganzen Arealen. In der Praxis stellt sich jedoch häufig eine entscheidende Frage:
Wie können alle Projektbeteiligten die Punktwolke unkompliziert ansehen und nutzen?
Spezialisierte Programme müssen oftmals zunächst installiert und durch die interne IT freigegeben werden. Gerade bei Behörden, Kommunen und größeren Unternehmen kann dies den Zugriff erschweren. Hinzu kommen teilweise hohe Lizenzkosten, obwohl viele Beteiligte die Daten lediglich betrachten, räumlich nachvollziehen oder für Abstimmungen verwenden möchten.
Deshalb bieten wir unseren Kunden ab sofort eine weitere Möglichkeit an: die Bereitstellung ihrer Punktwolke in einem browserbasierten Online-Viewer.
Punktwolken einfach per Link öffnen
Die aufbereitete Punktwolke kann direkt über einen normalen Webbrowser aufgerufen werden. Eine zusätzliche Fachsoftware muss auf dem verwendeten Computer nicht installiert werden.
Der Viewer kann beispielsweise mit Projektbeteiligten, Planungsbüros, Bauherren oder zuständigen Behörden geteilt werden. Dadurch wird der Zugang zu den aufgenommenen 3D-Daten deutlich einfacher:
- Aufruf direkt im Webbrowser
- keine zusätzliche Softwareinstallation
- keine spezielle Viewer-Lizenz für jeden Beteiligten
- einfache Weitergabe über einen Projektlink
- räumliche Betrachtung des erfassten Bestands
- Nutzung unabhängig vom eigenen CAD- oder BIM-System
Besonders in größeren Projektteams erleichtert dies die Kommunikation. Statt Screenshots oder einzelne Ansichten zu verschicken, können die Beteiligten den Bestand selbstständig aus unterschiedlichen Blickrichtungen betrachten.
Was ist der Potree-Viewer?
Für die Darstellung verwenden wir Potree. Dabei handelt es sich um eine freie Open-Source-Technologie zur Darstellung großer Punktwolken im Webbrowser. Potree basiert auf WebGL und wurde speziell dafür entwickelt, umfangreiche 3D-Punktdaten effizient über das Internet visualisieren zu können.
Die Punktwolke wird dabei nicht einfach als eine einzige sehr große Datei in den Browser geladen. Die Daten werden zuvor technisch aufbereitet und in eine Struktur umgewandelt, bei der abhängig von Betrachtungsabstand und Bildausschnitt nur die jeweils benötigten Punkte dargestellt werden.
So kann auch eine umfangreiche Punktwolke flüssig navigiert werden, ohne dass zunächst die vollständigen Ausgangsdaten heruntergeladen werden müssen.
Was kann im Viewer betrachtet werden?
Die Punktwolke lässt sich mit der Maus drehen, verschieben und vergrößern. Nutzer können sich frei um das Gebäude bewegen und bestimmte Bereiche näher betrachten.
Je nach Projekt und Konfiguration können zusätzliche Funktionen bereitgestellt werden, beispielsweise:
- Zentrieren der Ansicht
- Ein- und Ausblenden bestimmter Bereiche
- Anpassen der dargestellten Punktanzahl
- Verwendung einer Clippingbox für Einblicke in das Gebäude
- Darstellung unterschiedlicher Ansichten
- Einbindung von Panoramen oder ergänzenden Informationen
- Mess-, Markierungs- oder Profilfunktionen
Potree unterstützt grundsätzlich unter anderem Messungen, Höhenprofile, Clippingbereiche, Annotationen und die Darstellung mehrerer Punktwolken. Welche Funktionen im konkreten Projekt sinnvoll sind, stimmen wir mit dem Auftraggeber ab.
Jetzt selbst ausprobieren

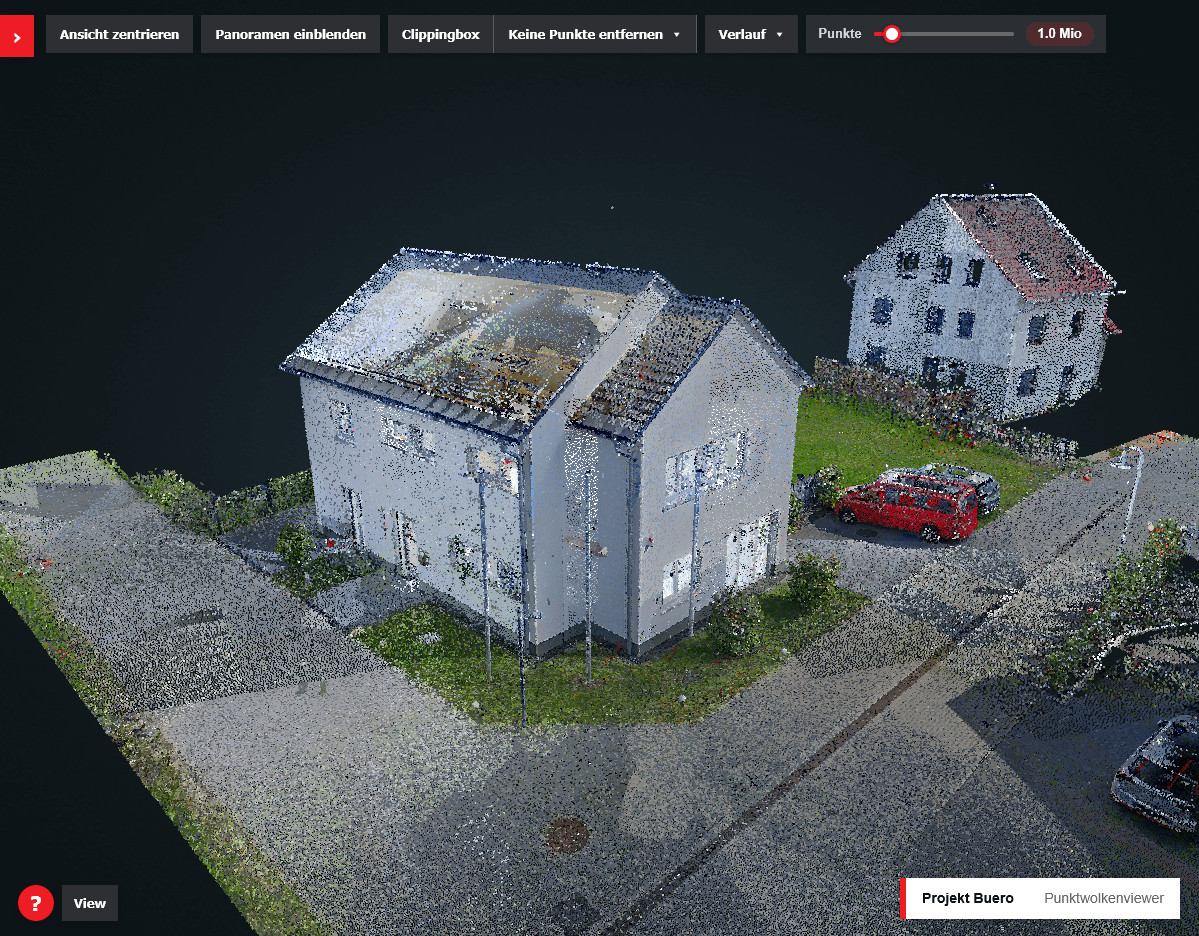

Für ein anschauliches Beispiel haben wir unser eigenes Büro und den angrenzenden Außenbereich erfasst. Die daraus erzeugte Punktwolke wurde für die browserbasierte Darstellung aufbereitet und direkt in unsere Webseite integriert.
Der Viewer kann direkt unterhalb dieses Beitrags ausprobiert werden.
Mit gedrückter linker Maustaste lässt sich die Ansicht drehen. Über das Mausrad kann in die Punktwolke hinein- und herausgezoomt werden. Je nach verwendetem Gerät und Internetverbindung kann es beim ersten Öffnen einen kurzen Moment dauern, bis die ersten Punkte geladen wurden.
Potree-Viewer im speperaten Fenster öffnen
Von der Erfassung bis zum fertigen Online-Viewer
Die browserbasierte Bereitstellung ist Teil eines vollständigen Arbeitsablaufs. Zunächst erfassen wir das Gebäude oder Gelände mit terrestrischem oder mobilem 3D-Laserscanning. Dabei entsteht eine Punktwolke aus Millionen räumlich bestimmter Messpunkte. Aus diesen Daten können anschließend unter anderem Grundrisse, Schnitte, Ansichten, CAD-Pläne und BIM-Bestandsmodelle erstellt werden.
Für die Online-Bereitstellung übernehmen wir anschließend:
- die Aufbereitung und Optimierung der Punktwolke,
- die Konvertierung in ein für den Webviewer geeignetes Datenformat,
- die technische Einrichtung des Viewers,
- die Anpassung der Benutzeroberfläche an das Projekt,
- die Einbindung in eine Webseite oder separate Projektseite.
Der Viewer kann damit als Ergänzung zu den eigentlichen Übergabedaten bereitgestellt werden. Die Originalpunktwolke kann weiterhin beispielsweise als E57-Datei geliefert und in professioneller CAD-, BIM- oder Punktwolkensoftware weiterverarbeitet werden.
Für welche Projekte eignet sich der Online-Viewer?
Die browserbasierte Darstellung bietet sich insbesondere an, wenn viele Beteiligte Zugriff auf die Bestandsdaten benötigen oder nicht alle Nutzer über spezielle Punktwolkensoftware verfügen.
Typische Einsatzbereiche sind:
- Umbau- und Sanierungsprojekte
- Bestandsaufnahmen von Gebäuden
- kommunale und behördliche Projekte
- Schulen und Verwaltungsgebäude
- Industrie- und technische Anlagen
- Dokumentation von Bauzuständen
- Denkmalpflege und Bestandssicherung
- Abstimmungen zwischen Bauherren, Architekten und Fachplanern
- Facility Management und Gebäudedokumentation
- Vorbereitung von Scan-to-BIM-Projekten
Die Punktwolke wird für alle Beteiligten nutzbar
Eine Punktwolke ist eine hochwertige geometrische Datengrundlage. Ihr praktischer Nutzen steigt jedoch erheblich, wenn die Daten nicht nur von einzelnen Spezialisten geöffnet werden können.
Mit unserem browserbasierten Potree-Viewer schaffen wir deshalb einen unkomplizierten Zugang zum digital erfassten Bestand:
Link öffnen, Punktwolke laden und das Projekt direkt räumlich betrachten.
Gerne stellen wir den Online-Viewer als Ergänzung zu unserem 3D-Laserscanning individuell für Ihr Projekt bereit.
Ihr Projekt als Punktwolke im Browser
Sie möchten ein Gebäude, eine Anlage oder einen Außenbereich dreidimensional erfassen lassen und die Punktwolke anschließend einfach online bereitstellen?
Senden Sie uns die Adresse, vorhandene Pläne oder eine kurze Beschreibung Ihres Projekts. Wir beraten Sie zur passenden Erfassungsmethode, zur gewünschten Auswertung und zur browserbasierten Bereitstellung.
